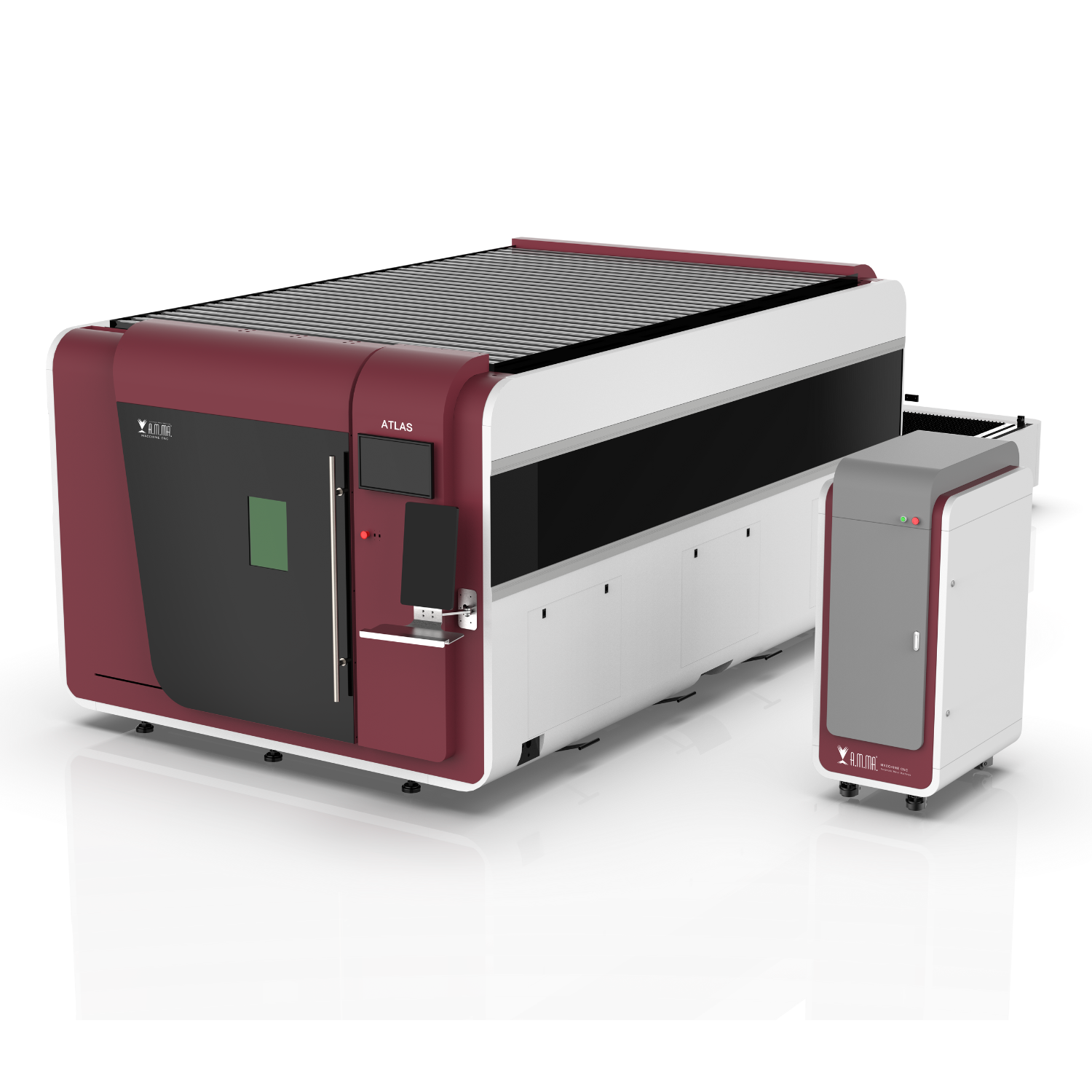

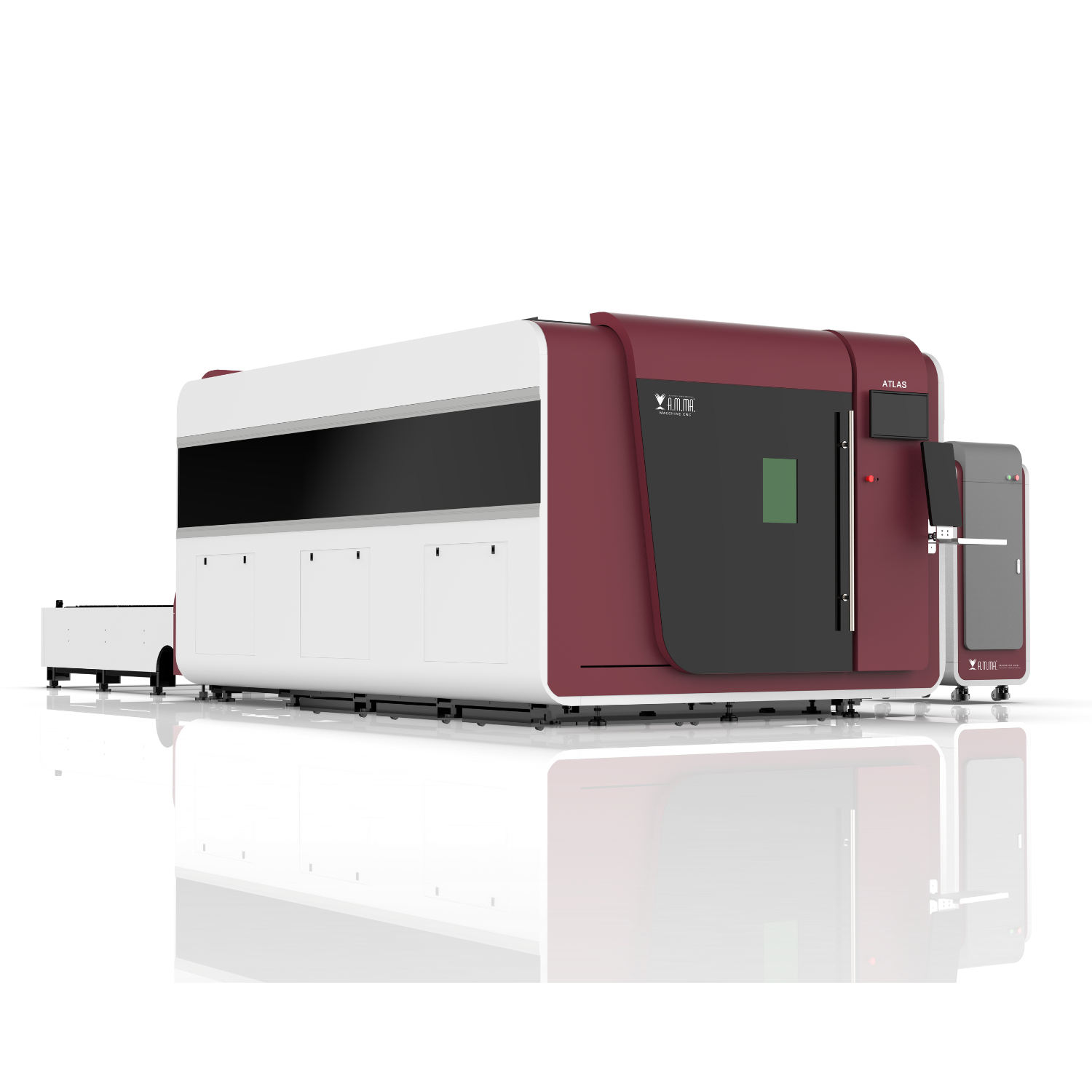

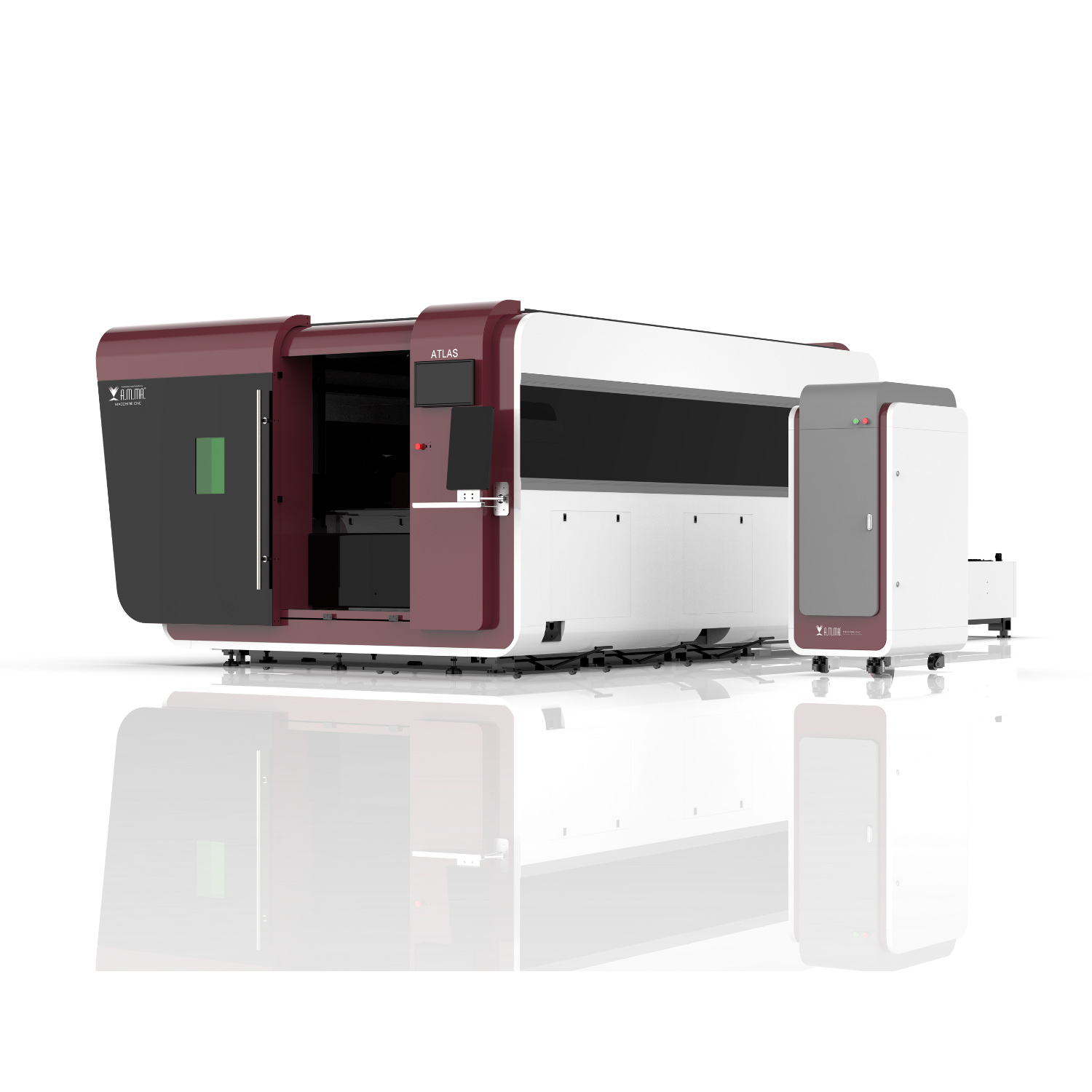

TAGLIO FIBRA ATLAS DELUXE
TAGLIO FIBRA
ATLAS DELUXE
Questa macchina è concepita per soddisfare le grandi esigenze di clienti che hanno produzioni importanti.
La macchina taglio fibra ATLAS DELUXE può essere utilizzata in vari settori, come quello delle carpenterie metalliche e meccaniche, aviazione, aerospaziale, automotive, navale, settore ingegneristico e metallurgico.
Dimensioni macchina e potenze ai livelli molto alti. Dimensioni fino a 2500×6000 mm e potenze laser fino a 60 kw.
Collaboriamo con SAPIO, punto di riferimento in Italia per la produzione e la fornitura di gas industriali.
Area di lavoro fino a 2500×6000 mm
SORGENTE LASER da 1,5Kw a 60Kw
LASER FIBRA AD ALTA VELOCITÀ E PRECISIONE
Macchina da taglio laser a fibra adotta il sistema di messa a fuoco dinamico, controllo della planarità della lamiera, partenza automatica dal bordo, controllo automatico delle collisioni.
Ideale per tagliare e perforare diversi tipi di materiale metallico con precisione e alta velocità.
L’area di taglio di grande formato soddisfa le esigenze di vari tipi di lavorazione dei metalli.
Viene utilizzata per il taglio e la formatura di acciaio al carbonio, acciaio inossidabile, alluminio, rame e altri materiali metallici, con alta efficienza, tutto con notevole risparmio energetico.
MATERIALI
LAVORATI
DETTAGLI TECNICI
Queste macchine sono progettate e costruite secondo le prescrizioni imposte dalle vigenti normative e dalla direttiva macchine 2006/42/CE, sono potenzialmente eleggibili per l’accesso ai piani d’incentivazione fiscale del “Beni agevolabili del Piano Nazionale Industria 4.0”
SICUREZZA E NESSUN INQUINAMENTO
Design accattivante e completamente schermato;
La finestra di perlustrazione adotta un vetro protettivo conforme agli standard europei;
Il fumo prodotto dal taglio può essere filtrato all’interno, non inquinante e rispettoso dell’ambiente;
Il peso della macchina è di circa 7500 kg
CARPENTERIA DELLA MACCHINA
IN TUBOLARE ELETTROSALDATO
L’interno del banco adotta la struttura a nido d’ape metallica, saldata tramite una serie di tubi rettangolari.
All’interno dei tubi sono presenti rinforzi per aumentare la resistenza alla trazione, aumentando inoltre la resistenza e la stabilità della guida, evitando efficacemente la deformazione della struttura.
PIANO DI LAVORO
Il piano di lavoro è composto da lamelle in acciaio. Sottoposta al piano di lavoro è presente una vasca per il convoglio delle scorie e dalla parte posteriore della macchina è presente una condotta per l’aspirazione dei fumi.

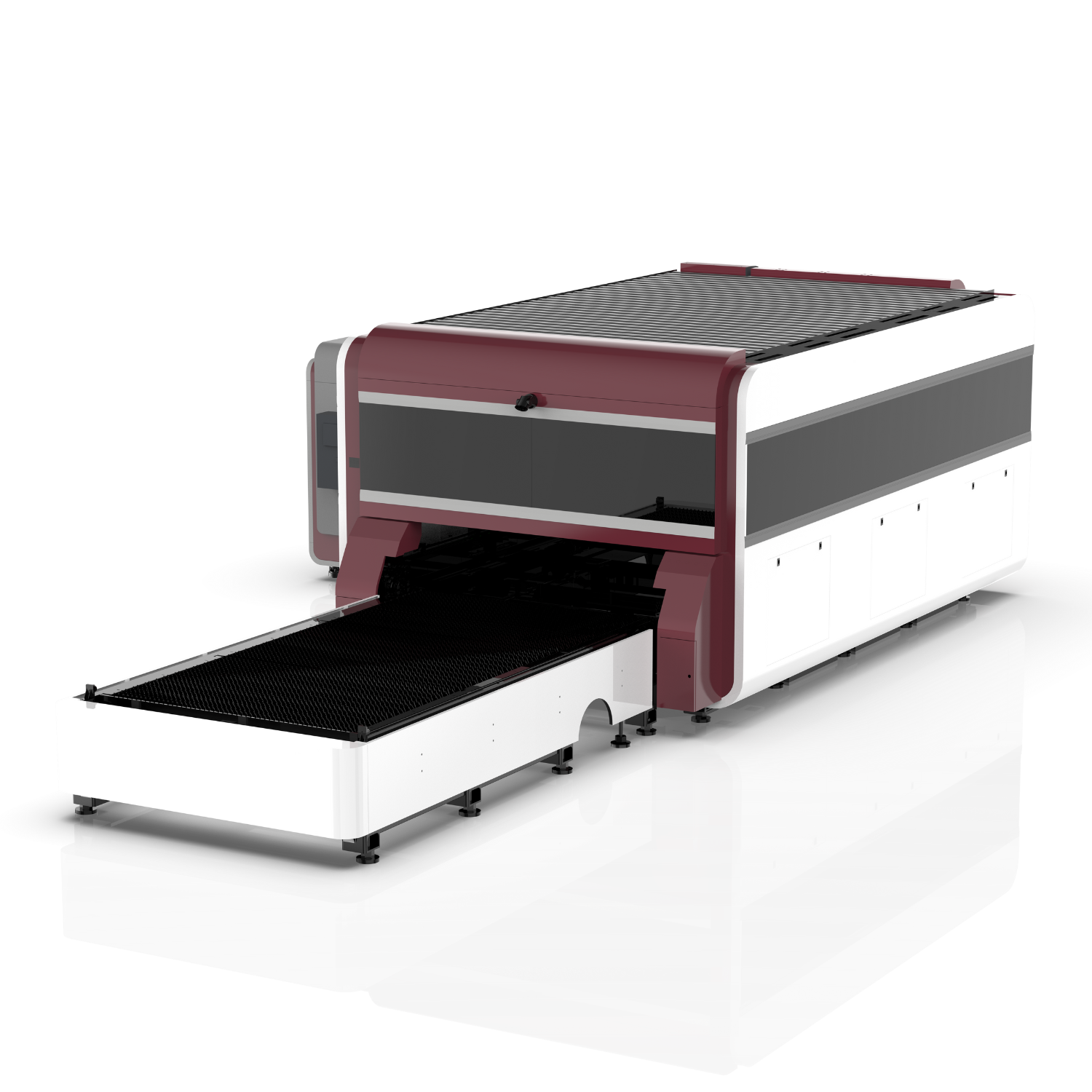

PIATTAFORMA DI SCAMBIO LAMIERE
La nostra atlas deluxe, adotta una piattaforma di scambio delle lamiere situata all’esterno della macchina;
Il completamento dello scambio viene effettuato entro 15 secondi, dopo di ciò l’operatore,
Mentre la macchina ha ripreso il taglio, può scaricare facilmente il tutto, senza alcuna pausa.
TRAVE IN ALLUMINIO AERONAUTICO
DI ULTIMA GENERAZIONE
Prodotta secondo gli standard aerospaziali e da un processo di estrusione a pressa
Da 4300 tonnellate.
L’alluminio aeronautico offre numerosi vantaggi, come buona tenacità, leggerezza, resistenza alla corrosione, proprietà antiossidanti, bassa densità e un notevole aumento della velocità di lavorazione.
MESSA A FUOCO AUTOMATICA
Il software regola automaticamente la lente di messa a fuoco per realizzare la perforazione e il taglio automatici di piastre di diverso spessore.
La velocità di regolazione automatica delle lenti di messa a fuoco è dieci volte superiore a quella della regolazione manuale.
Campo di regolazione più ampio
Campo di regolazione -10 mm ~ +10 mm, precisione 0,01 mm, compatibile con diversi tipi di piastre da 0 a 20 mm.
Ha una durata della lente piu’ lunga
La lente collimatrice e la lente di messa a fuoco sono entrambe dotate di un dissipatore di calore raffreddato ad acqua che riduce la temperatura della testa di taglio per migliorarne la durata.
MECCANICA ED ELETTRONICA DI QUALITÀ ECCELLENTI
La macchina per il taglio laser a fibra è dotata di cremagliera tedesca atlanta, motore yaskawa giapponese e riduttore neugart tedesco, tutti componenti di altissima qualita’.
La precisione di posizionamento della macchina utensile può arrivare a 0,2 mm.
La durata di funzionamento è fino a 10 anni.
SCHERMO DI PROGETTAZIONE
IPAD
Schermo di progettazione Ipad, ha un display a schermo verticale, diverso dal tradizionale schermo orizzontale con una buona velocità di risposta, contrasto più elevato, vista più ampia, basso consumo energetico e alta risoluzione.
Inoltre, possiede alti livelli di luminosità e bassa riflettività oltre a robustezza e durabilità del pannello in vetro solido.
SERVIZI INCLUSI
Corso teorico pratico per imparare ad utilizzare il pantografo cnc
L’azienda Pantografi A.M.MA. offre un corso pratico e teorico personalizzato per conoscere e imparare a padroneggiare un pantografo cnc.
I corsi di formazione CAD/CAM personalizzati, possono essere eseguiti sia nelle vostre sedi o da remoto con un docente online, pronto a seguirvi per tutta la vostra
formazione e a rispondere a qualsiasi vostra domanda.
OPZIONALI DISPONIBILI
I migliori optional per Macchine CNC potenti e affidabili
Accessori e ricambi per le nostre macchine cnc
CARICATORE SCARICATORE AUTOMATICO
Il caricatore automatico permette di caricare e scaricare automaticamente le lamiere che si devono tagliare. In questo caso abbiamo solo 1 livello, cioè possiamo caricare e scaricare una sola lamiera per volta senza la presenza dell’operatore.
SCARICATORE a 8 LIVELLI
Il caricatore a 8 livelli permette non solo di effettuare il carico e lo scarico automatico, ma avere anche a disposizione un magazzino con 8 tipi di lamiera differenti. La macchina effettuerà tutte le operazioni senza l’ausilio dell’operatore.

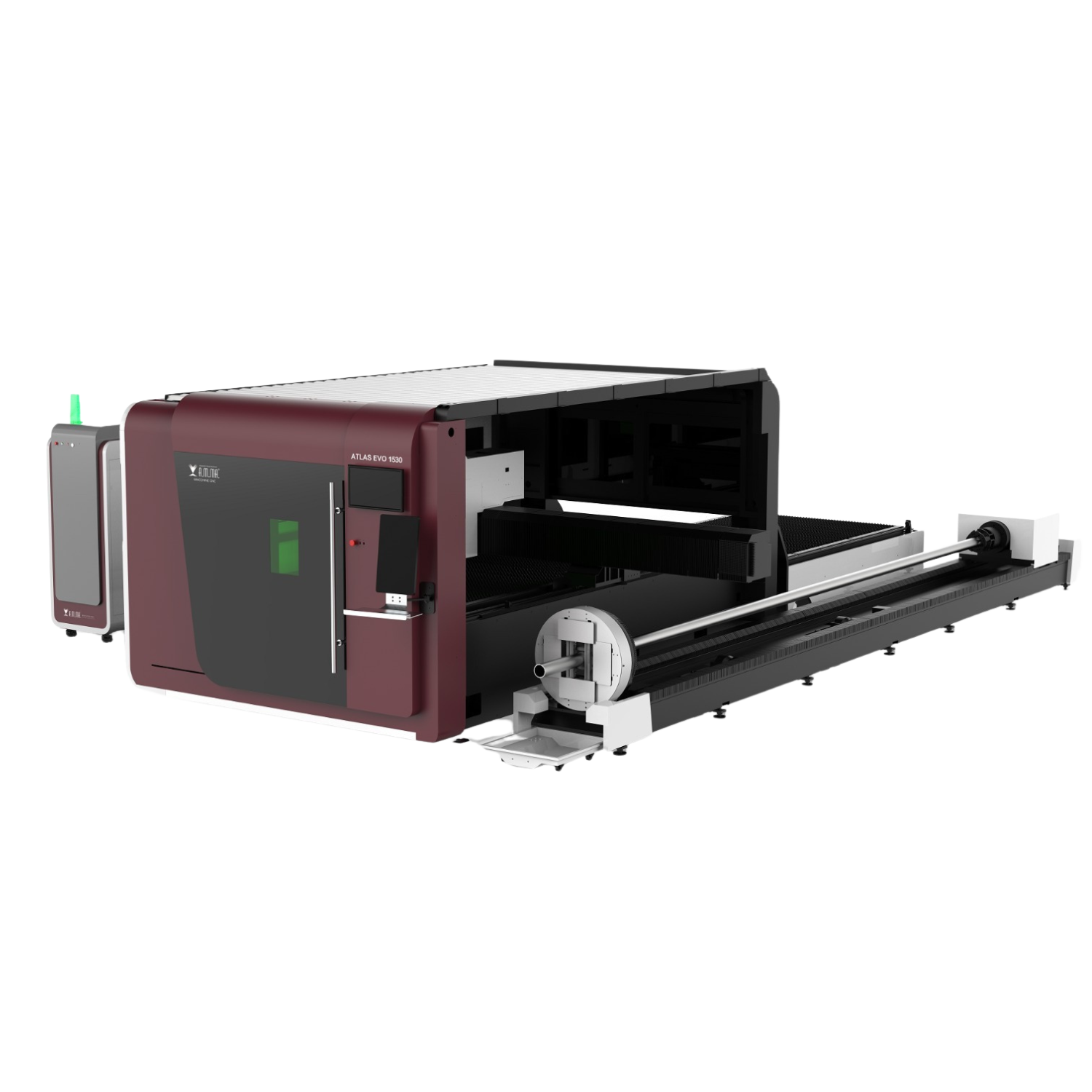

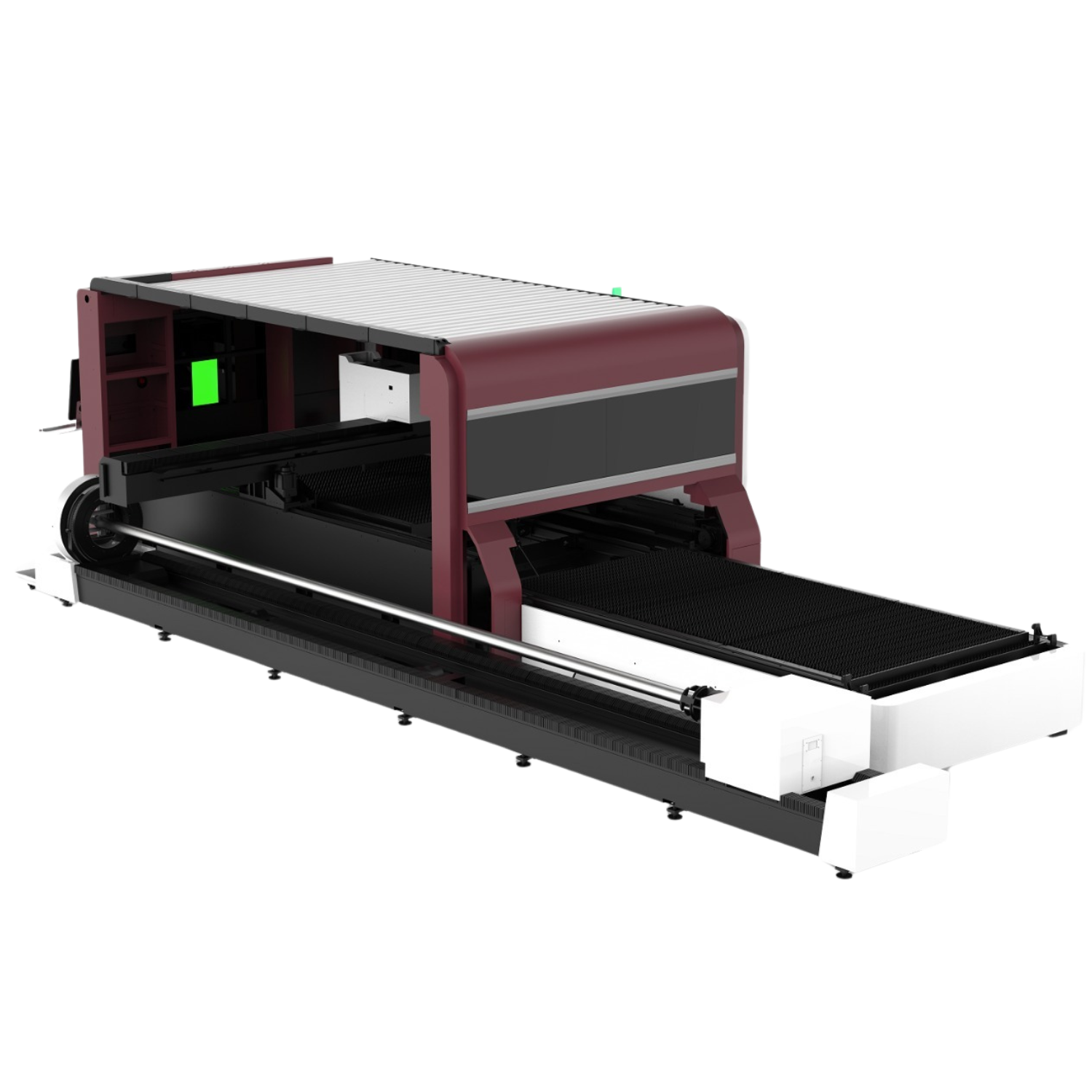

TORNIO LAVORAZIONE TUBI
il tornio a controllo numerico installato sulla macchina permetterà di effettuare lavorazioni di foratura sui tubi, sia essi siano tondi che quadrati o rettangolari.
DEPOLVERIZZATORE
Il sistema di aspirazione dei fumi (Depolverizzatore) è completo di Filtro trappola antiscintille e un ampio cassettone per la racconta delle scorie. In questo modo non abbiamo alcun costo a causa della sostituzione di eventuali filtri
PARAMETRI TECNICI
POTENZA LASER: FINO A 60000W
DIMENSIONI: 8150X2825X2125MM – 9150X2825X2125MM – 9150X3325X2125MM
PRECISIONE DI POSIZIONAMENTO RIPETUTA: ±0.02MM
VELOCITÀ MASSIMA DI CORSA: 100M/MIN
ACCELERAZIONE MASSIMA: 1.5G
TENSIONE E FREQUENZA SPECIFICATE: 380V 50HZ
APPLICAZIONI INDUSTRIALI
CARPENTERIE METALLICHE E MECCANICHE, AVIAZIONE, AEROSPAZIALE, AUTOMOTIVE, NAVALE, ELETTRONICA E PRODUZIONE DI ELETTRODOMESTICI, SETTORE INGEGNERISTICO IN GENERE E METALLURGICO.
