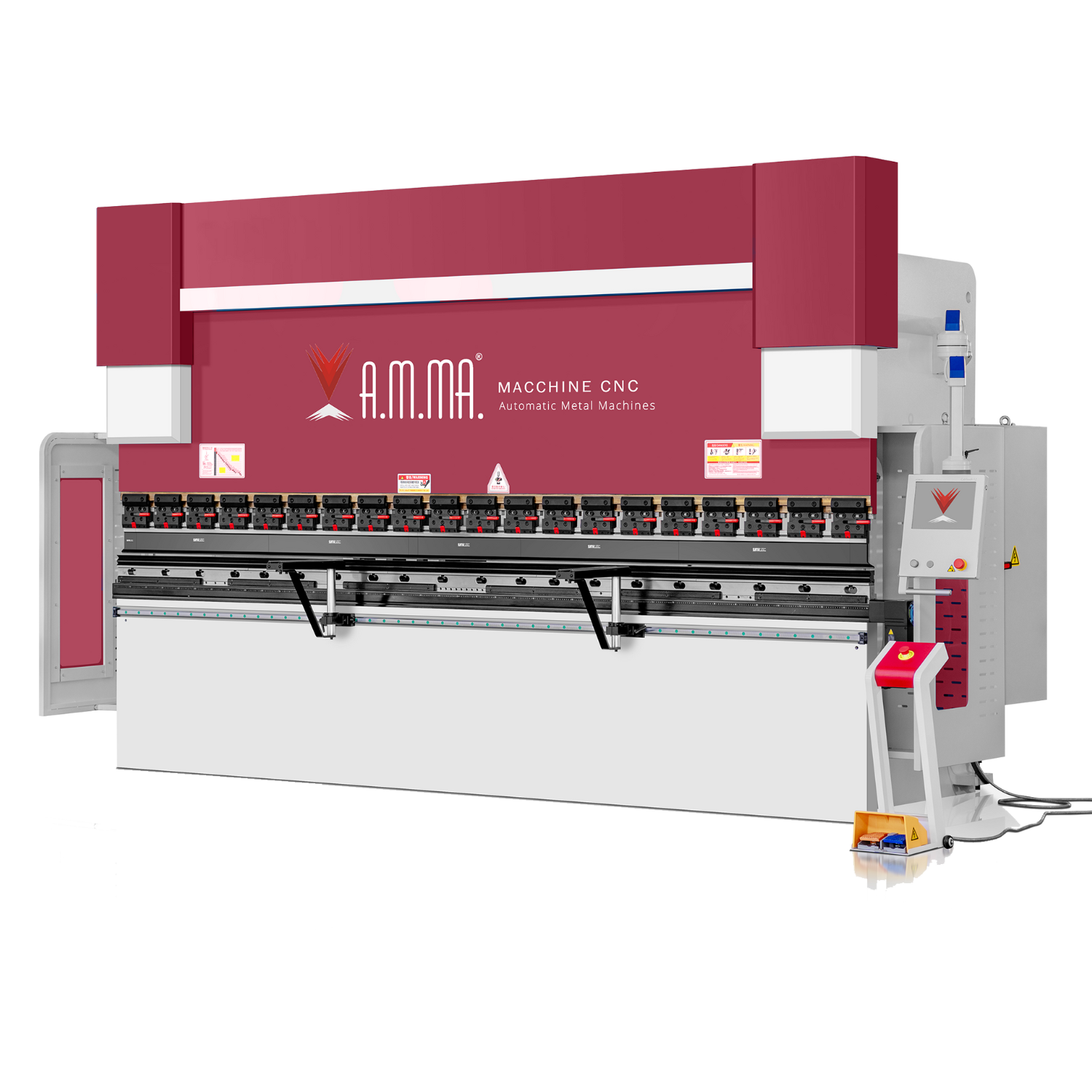

PIEGATRICI CNC
PIEGATRICI CNC
Le nostre piegatrici CNC offrono alta velocità, precisione e robustezza.
Il telaio è lavorato interamente su una grande alesatrice-fresatrice a montante mobile, garantendo il parallelismo delle superfici di montaggio del cilindro e la perpendicolarità al piano di lavoro.
La tecnologia di servo sincronizzazione elettroidraulica controlla con precisione la compensazione della flessione della slitta e la compensazione della deformazione della gola, migliorando la precisione di piegatura. Il registro posteriore è azionato da un servomotore CA digitale, che utilizza viti a ricircolo di sfere di precisione e guide lineari.
PROGETTAZIONE MACCHINE
Analisi degli elementi finiti dell’intera macchina 16: i professionisti utilizzano il software Ansys per analizzare la resistenza e la rigidità dell’intera macchina, garantendone la durata utile17.SALDATURA TELAIO
Le saldature sono prive di sottosquadri, soffiature o crepe. Tutti i cordoni di saldatura sono levigati e privi di schizzi. La superficie complessiva dell’attrezzatura è uniforme e liscia, priva di irregolarità o protuberanze.PRODOTTI CONSIGLIATI
Le presse piegatrici CNC offrono alta velocità, precisione e robusta rigidità.
Il telaio è lavorato interamente su una grande alesatrice-fresatrice a montante mobile, garantendo il parallelismo delle superfici di montaggio del cilindro e la perpendicolarità al piano di lavoro.
La tecnologia di servo sincronizzazione elettroidraulica controlla con precisione la compensazione della flessione della slitta e la compensazione della deformazione della gola, migliorando la precisione di piegatura.
Il registro posteriore è azionato da un servomotore CA digitale, che utilizza viti a ricircolo di sfere di precisione per la trasmissione e guide lineari per la guida, .
COMPONENTI PRINCIPALI
MOTORI
Adotta motori di alta qualità, di bassa rumorosità e di lunga durata
POMPA OLIO AD ALTA PRESSIONE
Adottiamo pompe ad alte prestazioni Hytek (Sunny), elevata efficienza volumetrica, piccole fluttuazioni di portata e pressione, bassa rumorositàGRUPPO SERVOVALVOLE
Il sistema idraulico è prodotto dalla Heiko (Stati Uniti) e Rexroth (Germania).
Adottiamo il più avanzato sistema di controllo servo-sincrono elettroidraulico, un sistema idraulico a tre componenti e un’elevata precisione di sincronizzazione.
STRUTTURA SLIDER
Il cursore è collegato rigidamente al cilindro dell’olio e la superficie della guida è dotata di una piastra lubrificata e realizzata con materiali resistenti all’usura.
La struttura a doppia guida garantisce precisione, velocità e prestazioni di carico anti eccentrico durante il funzionamento del cursore.
RIGHELLO A RETTIFICA
GRATING RULER
Le due estremità della macchina utensile sono dotate di scale magnetiche, che vengono utilizzate per rilevare la distanza tra il cursore e il tavolo di lavoro. Dopo che i dati di posizione vengono inviati al sistema CNC, il segnale di uscita del sistema controlla rispettivamente l’azione della servovalvola proporzionale, in modo che i due cilindri siano mantenuti in precisa sincronizzazione1
SISTEMA DI COMPENSAZIONE
Il sistema di compensazione è un asse a controllo numerico che controlla la quantità di convesso sul tavolo e può ottenere una compensazione accurata della deflessione.
Il sistema di controllo numerico calcola l’entità della compensazione richiesta in base all’entità della forza di carico durante la piegatura del pezzo (questa forza causerà una deformazione di flessione tra il cursore e la piastra verticale del banco di lavoro). Controlla automaticamente il movimento relativo del cuneo convesso, compensando così efficacemente la deformazione di flessione prodotta dal cursore e dal banco di lavoro e ottenendo il pezzo piegato ideale.
